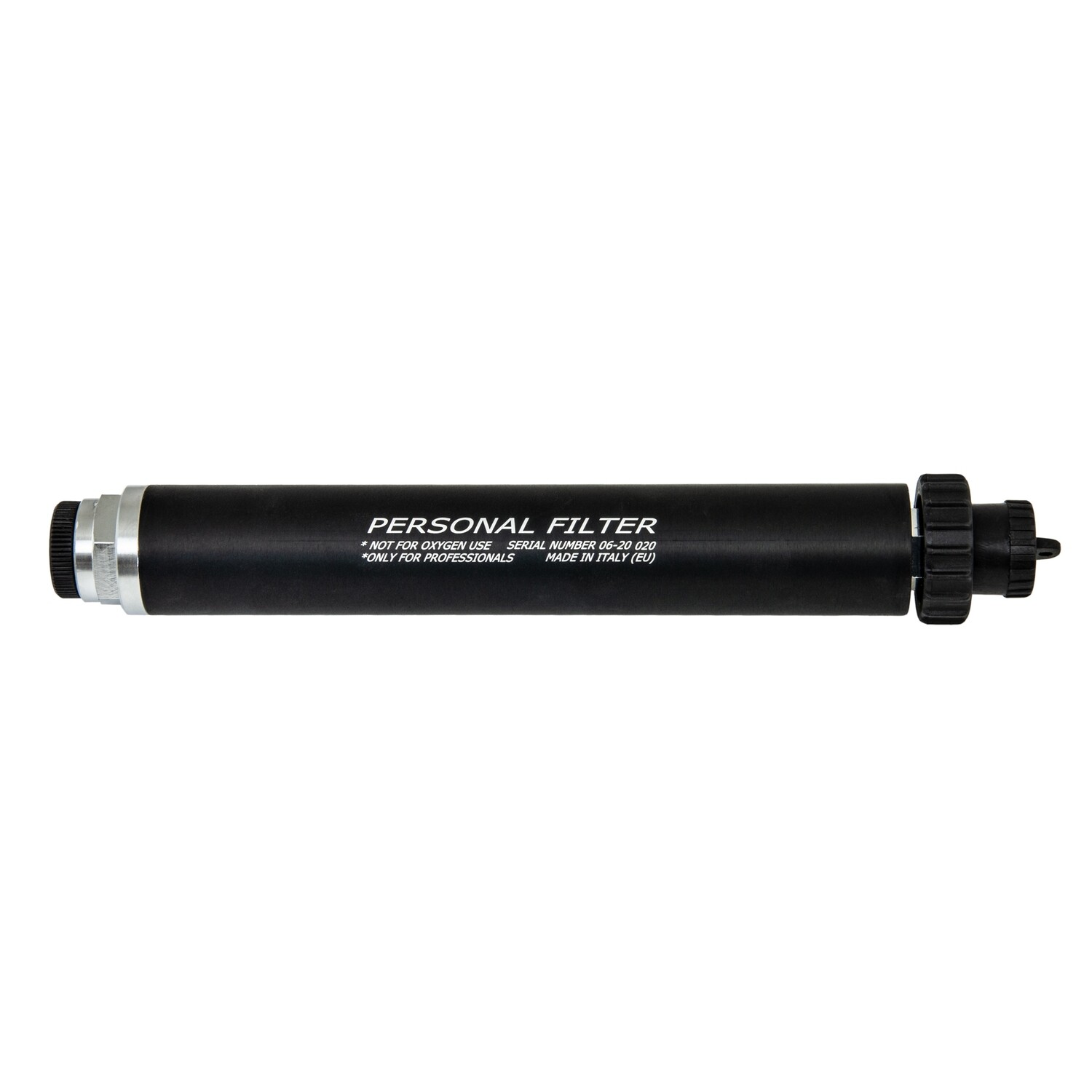

personal filter 232bar

PRODUCTOMSCHRIJVING

-EN 250:2000 EN 144-2

-EN 12021 ADEMLUCHT

ALLEEN OPPERVLAKTEGEBRUIK

MAXIMALE WERKDRUK: 300BAR

ZUURSTOFCOMPATIBEL VET INBEGREPEN

WAARSCHUWING: HET ZUURSTOFVET WORDT ALLEEN GEBRUIKT OM HET ONDERDEEL TE BESCHERMEN TEGEN DE GEVOLGEN VAN ONJUIST GEBRUIK.

ONTHOUD: GEBRUIK HET PERSOONLIJKE FILTER NOOIT MET ZUIVERE ZUURSTOF!

GARANTIE

Wees voorzichtig: HET PERSOONLIJKE FILTER wordt gebruikt om de onzuiverheid van onder druk gevulde gassen te verminderen in geval van onjuist onderhoud van de filters van compressoren. Het is een extra filter. Het vervangt de filters van de compressor niet.

De persoon die het onderdeel demonteert en weer monteert, is verantwoordelijk voor de goede werking ervan. Scubatec produceert PERSONAL FILTERS volgens de CE ISO 9001/2008 kwaliteitsnorm. Scubatec is niet verantwoordelijk voor onjuist gebruik van zijn producten. We herinneren u er ook aan dat alle tanks die met PERSONAL FILTER worden gebruikt, moeten voldoen aan het P.E.D.-certificeringssysteem.

INLEIDING

Deze handleiding is bedoeld voor professionals op het gebied van onderhoud en reparatie van duikapparatuur. Het is geen handleiding voor beginners!

Alvorens reparaties uit te voeren, vereist Scubatec deelname aan een praktische opleiding, gevolgd door een examen en certificering als onderhoudstechnicus.

Lees deze handleiding zorgvuldig door voordat u reparaties uitvoert.

Gebruik het filter niet buiten zijn normale gebruik.

Beschadig de binnenschroefdraad niet.

Controleer het interne filter elke 6 maanden.

GEBRUIK ALLEEN ZUURSTOFCOMPATIBEL VET OM RISICO'S VAN ONJUIST GEBRUIK UIT TE SLUITEN.

Voordat u het onderhoud uitvoert, heeft Scubatec een cursus voorzien om de producten te helpen.

Gebruik het filter niet op een andere manier dan normaal. Gebruik het niet als hamer. Beschadig de schroefdraad niet. Controleer elke 6 maanden de binnenkant van het aluminium filter.

SERIELNUMMER

Alle Scubatec Persoonlijke Filters zijn voorzien van een serienummer dat de productielot identificeert. Het moet duidelijk zichtbaar zijn op de buitenkant.

Mocht zich een ongeval voordoen als gevolg van een defect, breng Scubatec dan onmiddellijk op de hoogte met vermelding van het serienummer.

KLAAR VOOR GEBRUIK

Het filter is klaar voor gebruik met een DIN-draadcilinderafsluiter.

Voor een goede werking moet het persoonlijke filter tot het einde van de schroefdraad van de afsluiter worden geschroefd. Controleer de o-ring van de DIN-aansluiting. Deze moet vrij zijn van breuken en/of resten.

DEMONTEREN

Om de DIN-adapter van de aluminium buis te demonteren, moet deze in een bankschroef met aluminium bekken worden vastgezet om beschadiging te voorkomen. Schroef de twee eindfittingen linksom los.

PERIODIEK ONDERHOUD

Periodiek onderhoud van de armaturen is vereist in verhouding tot het gebruik (minstens EEN KEER per JAAR).

Ga als volgt te werk:

- Demonteer, controleer en reinig alle onderdelen;

- Vervang onderdelen nr. Vervang onderdelen nr. 2,3N, 4N-6,7,9-11, zoals getoond in de bijlage en gebruik daarbij uitsluitend originele Scubatec reserveonderdelen;

- Zet opnieuw in elkaar zoals aangegeven in de bijlage en gebruik daarbij uitsluitend zuurstofcompatibele onderdelen.

HERZIENINGEN

Persoonsfilters moeten jaarlijks worden gereviseerd bij erkende servicecentra. De jaarlijkse controle bestaat uit controle, demontage, reiniging, hermontage en controle van de werking;

RESERVEONDERDELEN

Alle viton o-ringen in de bijlage moeten worden vervangen.

SCHOONMAKEN

Om alle metalen onderdelen te reinigen, plaatst u ze in een ultrasoon reinigingsapparaat; bij afwezigheid is het voldoende om ze onder te dompelen in een heet reinigingsmengsel, bijvoorbeeld een oplossing van 50% water 50% witte azijn; spoel af met kalkarm water.

Om de onderdelen weer in elkaar te zetten, smeert u de o-ringen in MET het relevante SCUBATEC ORIGINAL OXYGEN COMPATIBLE GREASE.

CONTROLE

Geassembleerde persoonlijke filters moeten een materiaalstresstest ondergaan in erkende hertestcentra. De eerste test moet minstens 4 jaar na registratie worden uitgevoerd en daarna om de twee jaar.
